高速好色视频下载网址Q8
- 产品介绍
- 型号参数
- SMT解决方案

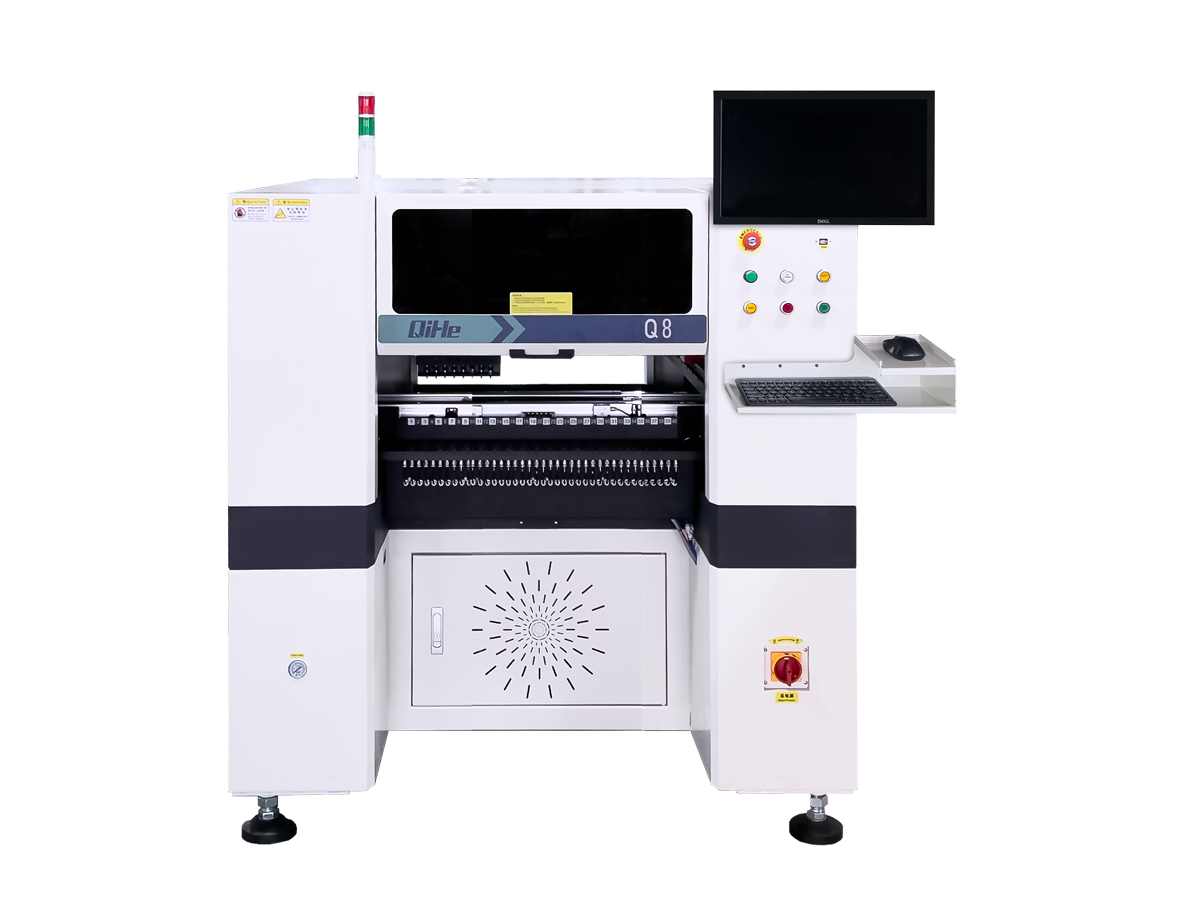

Q8是高速好色视频下载网址在线式全自动好色视频下载网址采用航空铝材与大理石精准配合的结构，配合Y轴双驱导向，防止极速启停抖动。拥有8个高精度贴装头，支持8头同取，配备TBI研磨滚珠丝杆和Panasonic伺服电机，保证整机的贴装精度。三段式流水线可根据客户设置自动调整轨道宽度，配备了高精度的飞行相机，可以实现8头飞行闪拍，2台俯视摄像机。自主研发的操控系统，易于学习和操作，终生提供技术支持。
视觉革新
拥有8个高精度贴装头，支持8头同取。配备了高精度的飞行相机，可以实现8头飞行闪拍，2台俯视摄像机。
自动传送新增
传输系统采用双驱归零，根据工程文件自动调整宽度。客户只需在软件中输入PCB板宽度，传输系统将自动调整轨道宽度。
机械结构优化
X轴主体采用铝镁横梁不变形，平面直线度高。在保证刚性基础上降低负载，最大限度发挥伺服电机与丝杆传输性能
运动系统升级
采用进口精密滚珠研磨丝杆和静音直线导轨，采用性能更加强大的松下伺服系统。使机器实际精度控制在±0.01MM水平。
- 产品介绍
Q8是高速好色视频下载网址在线式全自动好色视频下载网址采用航空铝材与大理石精准配合的结构，配合Y轴双驱导向，防止极速启停抖动。拥有8个高精度贴装头，支持8头同取，配备TBI研磨滚珠丝杆和Panasonic伺服电机，保证整机的贴装精度。三段式流水线可根据客户设置自动调整轨道宽度，配备了高精度的飞行相机，可以实现8头飞行闪拍，2台俯视摄像机。自主研发的操控系统，易于学习和操作，终生提供技术支持。
视觉革新
拥有8个高精度贴装头，支持8头同取。配备了高精度的飞行相机，可以实现8头飞行闪拍，2台俯视摄像机。
自动传送新增
传输系统采用双驱归零，根据工程文件自动调整宽度。客户只需在软件中输入PCB板宽度，传输系统将自动调整轨道宽度。
机械结构优化
X轴主体采用铝镁横梁不变形，平面直线度高。在保证刚性基础上降低负载，最大限度发挥伺服电机与丝杆传输性能
运动系统升级
采用进口精密滚珠研磨丝杆和静音直线导轨，采用性能更加强大的松下伺服系统。使机器实际精度控制在±0.01MM水平。
- 型号参数
机种名 Q8 基板尺寸 20mm×50mm～350mm×500mm（可定制1.5米） XY轴最大移动范围 800mm×710mm Z轴最大移动范围 32mm 平均功率 约1.2KW 电源 AC 220 V 空压源 外接气源（min0.5MPa，200L/min（A.N.R.） 设备尺寸（显示器） W1385mm×D1309mm×H1450mm 重量 1025KG（只限主体：因选购件的构成而异） 贴装头 贴装头数量 轻量8吸嘴贴装头 最快速度 18000cph（0.20s/芯片） 平均速度 12000cph（0.30s/芯片）~16000cph（0.23s/芯片） 贴装精度（cpk≥1） ±40μm/芯片 最高贴装高度 15mm 元件角度支持 0～360°任意角度，运动中同步旋转 适用元件 阻容：0201～5730、二极管、三级管 芯片：LQFP、QFN、QFP、BGA间距≥0.3mm 灯珠：0402～5070、防流明、透镜 最大贴装IC尺寸 33mm×33mm 元件供给 编带 编带宽：4/8/12/16/24/32/44/56mm 前后供料器规格：Max80品种(4、8mm编带、小卷盘） 管状 前后供料器规格：Max30品种（三管震动飞达） 托盘 Max96品种（ic托盘） 硬件设备 驱动电机 XY轴电机 松下伺服电机 Z轴驱动电机 步进电机 导轨驱动电机 步进电机 XY传动方式 TBI高精密滚珠丝杆 XY轴驱动导轨 上银HIWIN高精密直线导轨 XY运行模式 智能曲线加减速直线联动，自带直线插补算法 Z轴驱动导轨 亚德客高精密直线导轨 视觉方式 上视觉 1部高分频率精密高速识别飞拍相机 下视觉 1部Mark高精密相机 PCB传输方式 三段式传输从左→右传动接驳，自动PCB传送定位 轨道调节方式 电机驱动 供料器数量 80（前40后40） 供料器器类型 Yamaha电动飞达 、气动飞达、三管震动飞达、五管震动飞达、8、12、16、24、32mm飞达等。 软件设备 驱动系统 松下高速DSP驱动 控制系统 好色先生TV下载APP自主研发的802P桌面好色视频下载网址操作系统（Q8-Release） 操作系统 支持Windows XP、win7操作系统 漏料检测 视觉检测 支持PCB设计软件 Protel、DXP、Altium Designer、Pads、Candes、proteus导出的坐标文件，格式为csv 、txt。 - SMT解决方案
